Descripción
- Los paneles solares van sujetos de manera a garantizar la seguridad: ninguna vibración y bloqueo en las direcciones X, Y y Z.
- Ensamblado de paneles de alta resistencia mecánica +5400/-2400 Pa conforme con la norma UEC 61215-10.16:2005.
- Aislamiento a la tierra conforme con IEC 604391:2014 8.2.4.1 tras 96 horas de exposición a la neblina salada.
- Alta protección anticorrosión: Magnelis™ ZM310 protección garantizada 25 años, y 720 horas de exposición a la neblina salada.

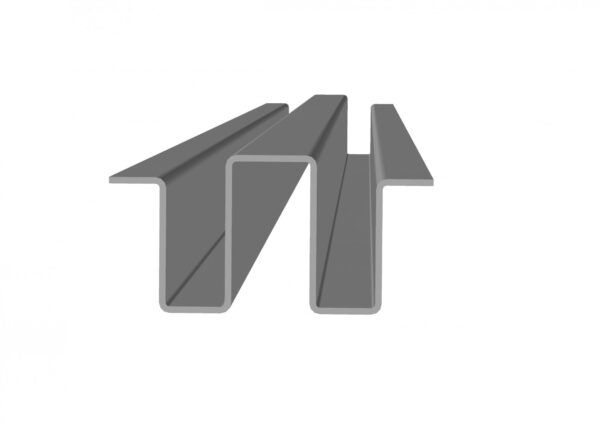

RAIL W
Profils/Sections (côtes en mm) |
Espesor (e) | Altura | Anchura (L) |
Amplitud (b) |
Vigas de solera (c) |
Alas (d) |
Entre-eje (x) |
Punzones Ø | |
---|---|---|---|---|---|---|---|---|---|
(h) | (h1) | ||||||||
W090 | 0,9 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W120 | 1,2 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W130 | 1,3 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W140 | 1,4 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W150 | 1,5 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W160 | 1,6 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W170 | 1,7 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W180 | 1,8 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W190 | 1,9 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
W200 | 2 | 47 | 40 | 99 | 28 | 18 | de 12 à 22 | 23 | 14 |
